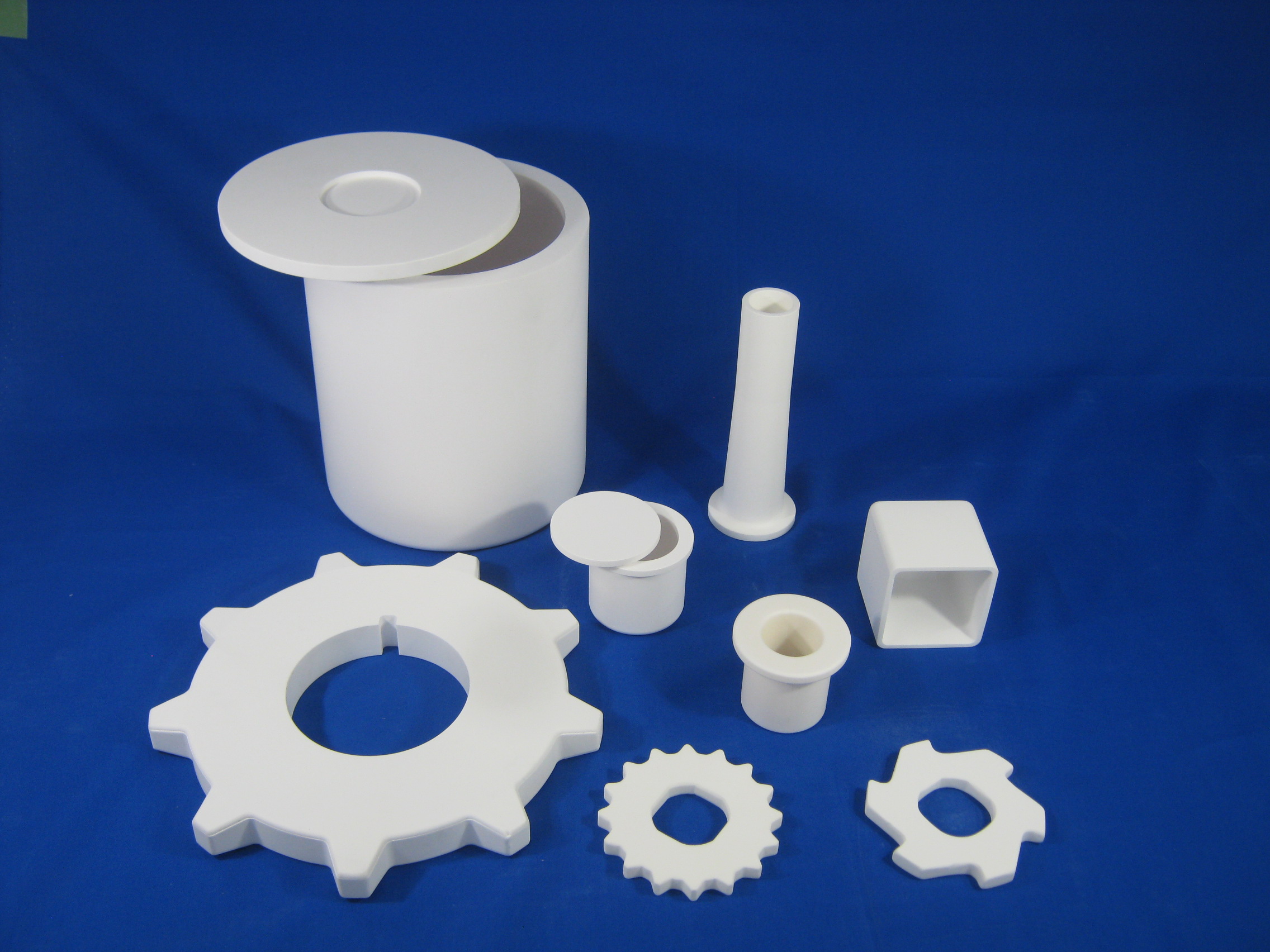

特長
CIP(ラバープレス)成形品は、全方向から超高圧をかけるので、高密度で且つ密度が均一な緻密製品です。
ゴム型を使用するので少量生産も可能で、型代も安価です。
製品名 : FA-PS99
99.5%以上のアルミナ微細造粒粉を高圧成形し、超高温で焼成した、高強度な製品です。
溶融塩基性スラグや溶融金属に対する、濡れ特性・耐蝕性に優れています。
また、熱伝導が良く、耐火度、耐磨耗性にも優れています。
製品名 : FA-PS96
96%のアルミナ微細造粒粉を、FA-PS99同様に高圧成形し、高温で焼成した、高強度な製品です。
耐蝕性・熱衝撃抵抗性に優れています。
特性も価格もFA-PS99と92の中間になっております。
製品名 : FA-PS92
92%のアルミナ造粒粉を、FA-PS99同様に高圧成形し、高温で焼成した、比較的安価な製品です。
ヒーター用高強度絶縁部品として、幅広く使われております。
物性表
製品名 | FA-PS99 | FA-PS96 | FA-PS92 | |
---|---|---|---|---|
材 質 | アルミナ99.5% | アルミナ96% | アルミナ92% | |
外観 | 緻密質 | |||
化学成分 (Wt%) |
Al2O3 | 99.5 | 96 | 92 |
SiO2 | 0.05 | 2.3 | 5.5 | |
MgO | 0.1 | 0.7 | 1.0 | |
Na2O3 | 0.1 | 0.3 | 0.3 | |
CaO | – | 0.6 | 0.7 | |
Fe2O3 | 0.02 | 0.02 | 0.05 | |
嵩比重 (g/cm3) |
3.9 | 3.6 | 3.5 | |
吸水率 (%) |
0.0 | |||
熱伝導率 (W/mk) |
36 | 32 | 17 | |
曲げ強度 (MPa) |
300 | 300 | 250 | |
耐火度 (℃) |
1800 | 1700 | 1600 | |
電気絶縁抵抗 (20℃,Ωcm) |
1013以上 | |||
熱衝撃特性 (℃/hr) |
300 | |||
呈色 | アイボリー | 白色 | ||
主な用途 |

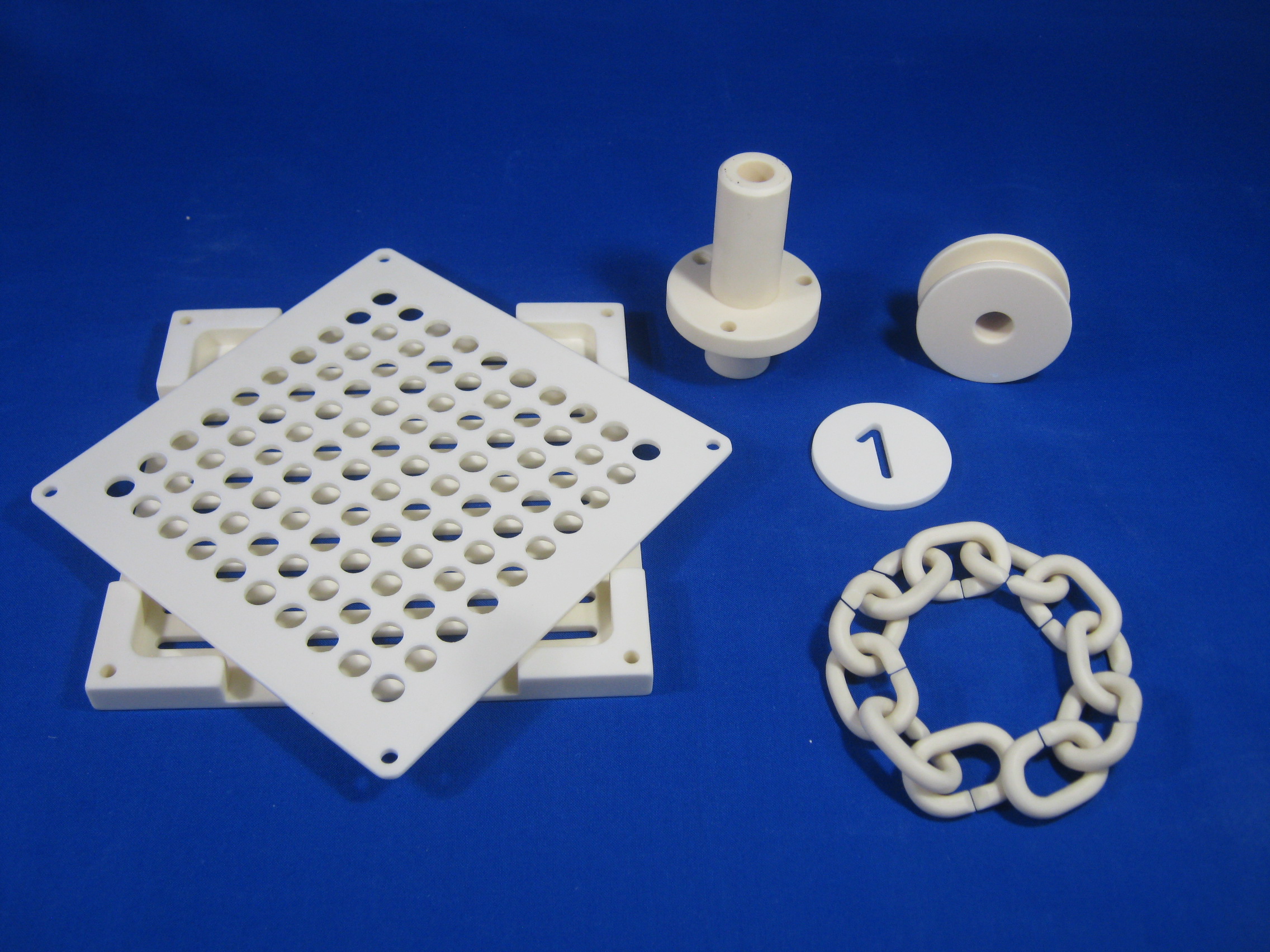

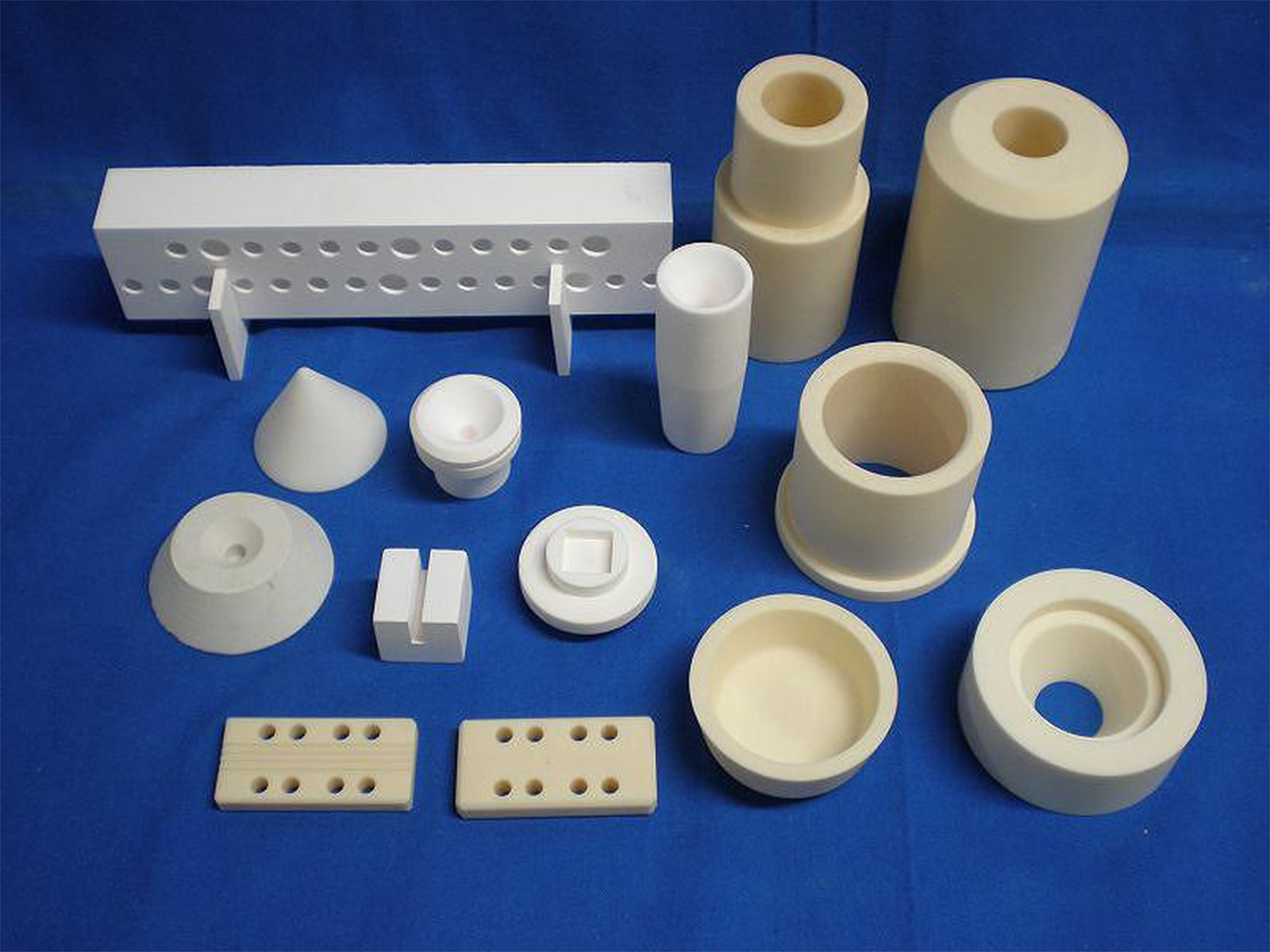

理化学機器 金属溶解ルツボ 耐磨耗部品 保護管 |
電子部品焼成用容器 耐磨耗部品 絶縁管 |
絶縁部品 ヒーター用碍子 |
製品種類と寸法表 (FA-PS99 アルミナ99.5%緻密質)
下記規定寸法以外でも、5個より製造致します。
尚、お見積り、設計は無料です。

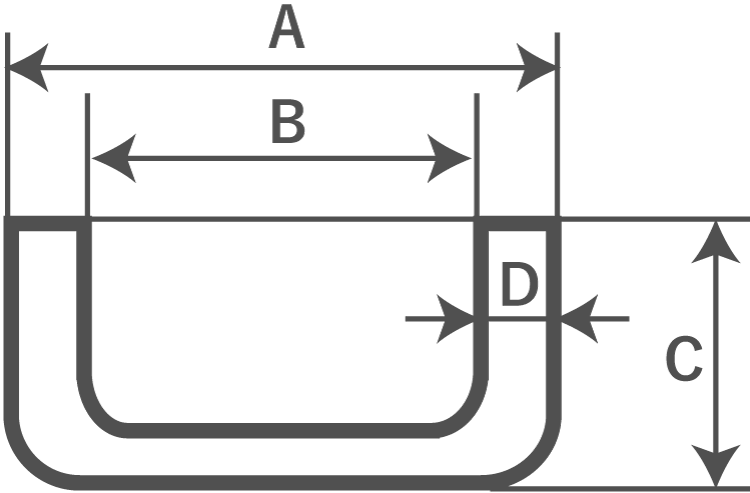

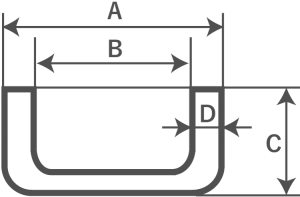

サヤ (こうばち、トレー、バット)
品名 | 外寸(A) | 内寸(B) | 高さ(C) | 肉厚(D) |
---|---|---|---|---|
□65 × 65h | 65 | 57 | 65 | 4 |
□84 × 45h | 84 | 78 | 45 | 3 |
□112 × 65h | 112 | 100 | 65 | 6 |
□142 × 45h | 142 | 130 | 45 | 6 |
□158 × 19.5h | 158 | 146 | 19.5 | 6 |

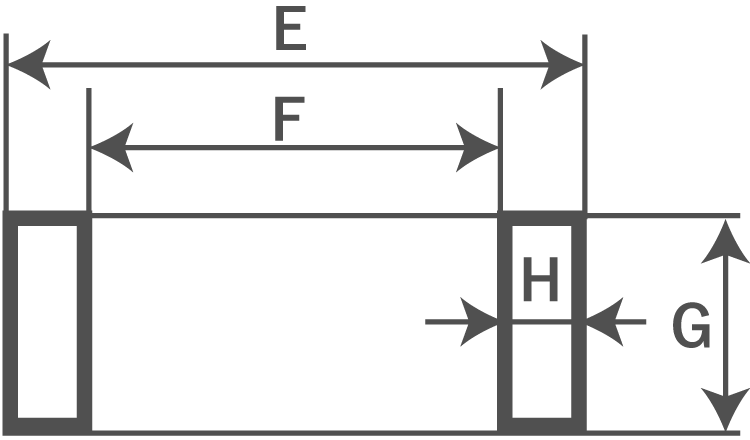

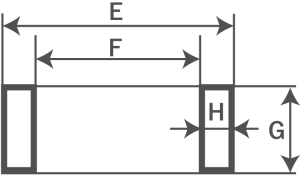

枠 (ワク)
品名 | 外寸(E) | 内寸(F) | 高さ(G) | 肉厚(H) |
---|---|---|---|---|
□65 × 25h | 65 | 57 | 25 | 4 |
□113 × 50h | 113 | 102 | 50 | 5.5 |
□120 × 40h | 120 | 109 | 40 | 5.5 |

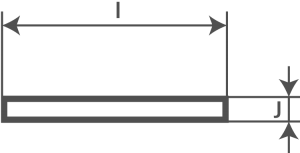

板 (セッター、フタ)
品名 | 外寸(I) | 高さ(J) |
---|---|---|
□65 × 4t | 65 | 4 |
□88 × 4t | 88 | 4 |
□115 × 4t | 115 | 4 |
□123 × 5t | 123 | 5 |
□145 × 5t | 145 | 5 |
□154 × 5t | 154 | 5 |
□162 × 5t | 162 | 5 |

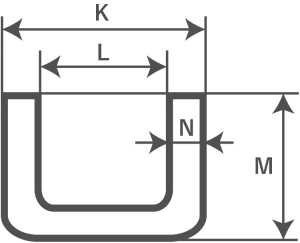

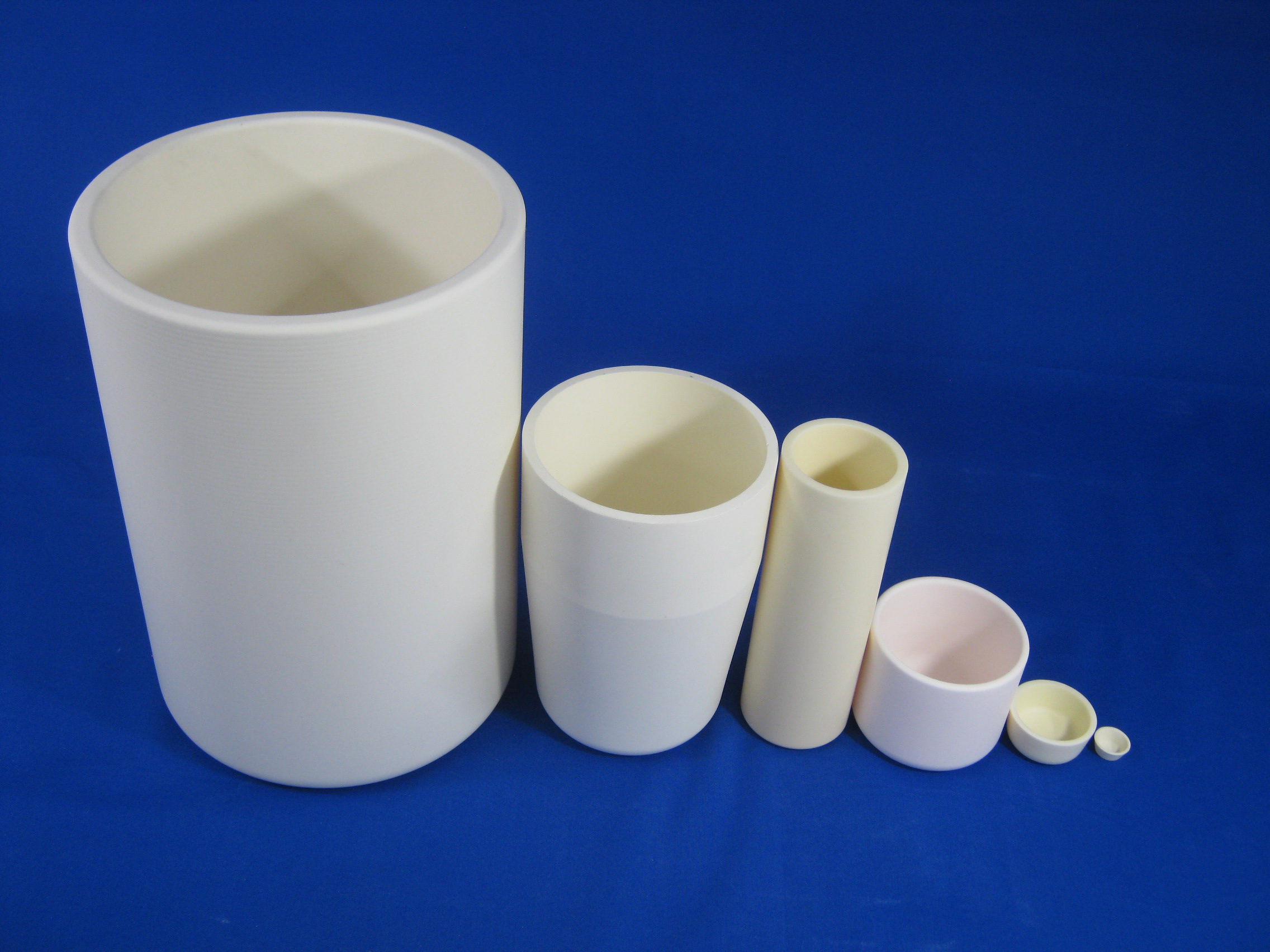

ルツボ
品名 | 外径(K) | 内径(L) | 高さ(M) | 肉厚(N) |
---|---|---|---|---|
Ø15 × 100h | 15 | 12 | 100 | 1.5 |
Ø30 × 150h | 30 | 24 | 150 | 3 |
Ø40 × 140h | 40 | 33 | 140 | 3.5 |
Ø50 × 150h | 50 | 42 | 150 | 4 |
Ø60 × 150h | 60 | 52 | 150 | 4 |
Ø80 × 150h | 80 | 71 | 140 | 4.5 |
Ø100 × 150h | 100 | 91 | 150 | 4.5 |
Ø126 × 230h | 126 | 116 | 230 | 5 |
Ø145 × 230h | 145 | 135 | 230 | 5 |
Ø205 × 325h | 205 | 185 | 325 | 10 |
